Erklärung

Die prozentuale Schwellenwerterhöhung TI (Threshold Increment) wird als Bewertungsgröße für die physiologische Blendung herangezogen und in den betreffenden Normen (z.B. EN 13201) limitiert.

Bewertung der Blendung mit dem TI-Verfahren.

Zum Berechnen des TI-Wertes ist eine Referenzmessfläche erforderlich, um die Umgebungsleuchtdichte zu berücksichtigen.

Hinzufügen eines neuen TI-Beobachters

To add a new TI observer, go to "Einfügen" > "Messobjekt" > "TI".

“. Mit dem ersten Klick im Grundriss oder der 3D-Ansicht wählen Sie die Platzierung und mit dem zweiten Klick geben Sie die Richtung und die Distanz des Beobachters an. Der Beobachter wird in einer Standardhöhe von 1.5 Meter platziert (EN13201 für Autofahrer) und nimmt die nächstgelegene vertikale Messfläche als Referenzmessfläche.

Der neue TI-Beobachter wird im Szenenbaum unterhalb dieser Referenzmessfläche eingefügt.

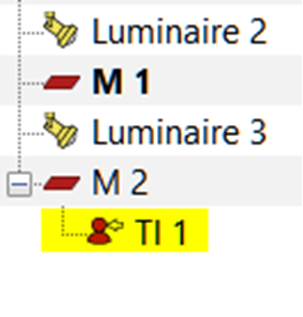

Messfläche im Szenenbaum

 TI-Beobachter unterhalb der Referenzmessfläche.

Die Referenzfläche kann nachträglich geändert werden in dem man den Knoten TI-Beobachter im Szenenbaum per Drag&Drop auf eine neue Messfläche zieht.

Für den TI-Beobachter können folgende Parameter gesetzt werden:

• Anzahl Schritte und Schrittweite des Beobachters
• Ausblendwinkel
• Neigung: Zeigt die Neigung der Sichtline des Beobachters, bei negativem Winkel schaut der Beobachter nach unten (Default = -1°)
• Beobachteralter: Alter des Beobachters in Jahren
• Korrekturfaktor: Ist der Faktor um die Leuchtdichte anzupassen (z.B. DB-Richtlinie 0.1)
• Rho: Reflexionsgrad des Bodens unterhalb des Beobachters in Prozent

Falls der Reflexionsgrad des Bodens angepasst wird, ist dieser Wert nachzuführen. Für genauere Informationen sind die entsprechenden Richtlinien z.B. EN13201 oder DB Richtlinien anwendbar.

Wird ein GR-Beobachter selektiert, erscheinen im Ribbonbar die Beobachterwerkzeuge. Hier kann der Sehbereich des Beobachters mittels Animation geprüft werden. Dazu öffnet man die 3D-Ansicht (Taste F3) und klickt auf die Schaltfläche "Start". Nun werden in der 3D-Ansicht schrittweise die verschiedenen Blickrichtungen gezeigt. Die Geschwindigkeit der Animation kann durch den Regler im Ribbonbar verändert werden.

Falls der TI-Beobachter nach DB-Richtlinien platziert werden soll, kann auf die Schaltfläche "DB-Richtlinen" geklickt werden.

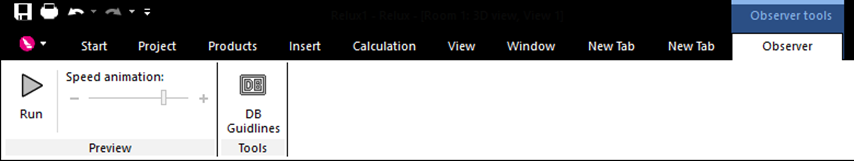

Beobachterwerkzeuge.

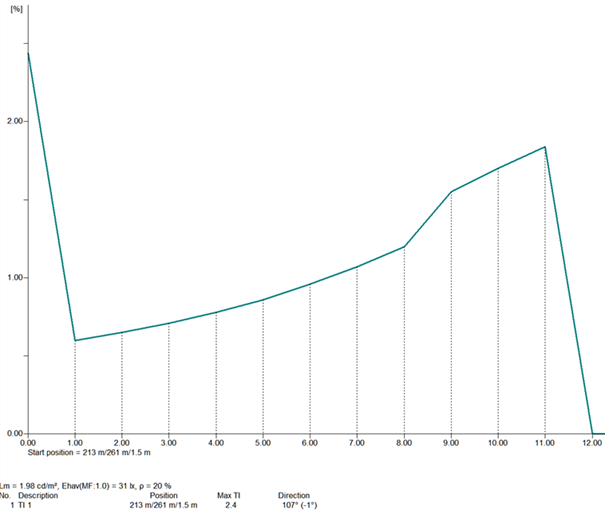

TI-Beobachter Ausgabe (Berechnungsresultate / Blendungsbewertung)

Nach einer Berechnung der Szene kann über den Ausgabebaum unter "Berechnungsergebnisse" > "Blendungsbewertung" die Ausgabe für den TI-Wert geöffnet werden.

Weiter wird der maximale TI-Wert auf der Ergebnisübersicht der Referenzmessfläche dokumentiert.
