ReluxDesktop – GR-Beobachter (Blendewert)

Berechnen Sie den Blendewert in Aussenbereichen.

Um es Menschen zu ermöglichen, Sehaufgaben im Freien effektiv und genau, insbesondere während der Nacht, durchzuführen, sollte eine geeignete und angemessene Beleuchtung vorgesehen werden.

Die physiologische Blendung, die unmittelbar durch Leuchten einer Beleuchtungsanlage im Freien erzeugt wird, kann mit dem GR-Beobachter nach der CIE Blendungswertmethode bestimmt werden.

Der GR-Beobachter ist ausschließlich zum Berechnen in Außenprojekten ausgelegt.


Blendungs-Berechnung nach GR.


Zum Berechnen des GR-Wertes ist eine Referenzmessfläche erforderlich, um die Umgebungsleuchtdichte zu berücksichtigen.


Zum Hinzufügen eines neuen GR-Beobachters gehen Sie auf "Einfügen" > "Messobjekte"> "GR“. Mit dem ersten Klick im Grundriss oder der 3D-Ansicht wählen Sie die Platzierung und mit dem zweiten Klick geben Sie die Blickrichtung des Beobachters an. Der Beobachter wird in einer Standard Höhe von 1.2 Meter platziert und nimmt die nächstgelegene Messfläche als Referenzmessfläc

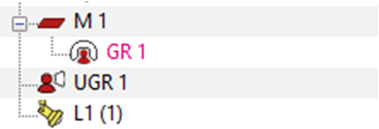

Der neue GR-Beobachter wird im Szenenbaum unterhalb dieser Referenzmessfläche eingefügt.


GR-Beobachter unterhalb der Referenzmessfläche.


Die Referenzfläche kann nachträglich geändert werden in dem man den GR Beobachter Knoten im Szenenbaum per Drag&Drop auf eine neue Messfläche zieht.

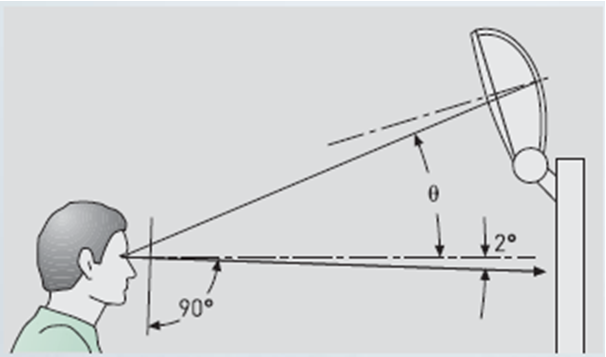

GR-Beobachterparameter

Für den GR-Beobachter können folgende Parameter gesetzt werden:


Blickrichtung: Bestimmt die Blickrichtung in Grad. Wobei 0 Grad bei Nord liegt.

Winkel -: Grenzt den Blickrichtung in negativer Richtung  (gegen den Uhrzeigersinn) ein.

Winkel +: Grenzt den Blickrichtung in positiver Richtung  (im Uhrzeigersinn) ein.

Schrittweite: Zeigt in welchem Abstand in Grad der Beobachter gemessen wird.

Neigung: Zeigt die Neigung des Beobachters zwischen -90 und +90 Grad an. Bei positivem Winkel schaut der Beobachter nach oben, bei negativem Winkel schaut der Beobachter nach unten.

Beobachteralter: Alter des Beobachters in Jahren.

Korrekturfaktor: Ist der Faktor um die Leuchtdichte anzupassen.

Rho: Reflexionsgrad des Bodens unterhalb des Beobachters in Prozent.

Bitte beachten Sie, falls der Reflexionsgrad des Bodens angepasst wird, ist dieser Wert nachzuführen.

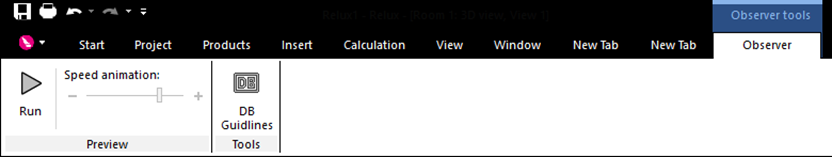

Wird ein GR-Beobachter selektiert, erscheinen im Ribbonbar die Beobachterwerkzeuge. Hier kann der Sehbereich des Beobachters mittels Animation geprüft werden. Dazu öffnet man die 3D-Ansicht (Taste F3) und klickt auf die Schaltfläche "Start". Nun werden in der 3D-Ansicht schrittweise die verschiedenen Blickrichtungen gezeigt. Die Geschwindigkeit der Animation kann durch den Regler im Ribbonbar verändert werden.

Falls die GR-Beobachter nach DB-Richtlinien platziert werden sollen, kann auf den Knopf "DB-Richtlinien" geklickt werden.


 Beobachterwerkzeuge.

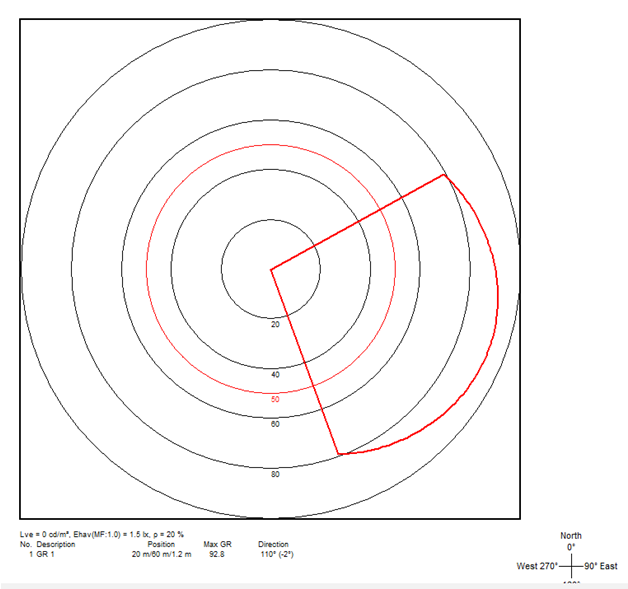

Nach einer Berechnung der Szene kann über den Ausgabebaum unter "Berechnungsergebnisse" > "Blendungsbewertung" die Ausgabe für die Blendungsbewertung geöffnet werden. In der Skizze wird der Bereich der Blendung rot dargestellt.

Die Position, die Richtung und der maximale GR-Wert werden unterhalb der Skizze dokumentiert.
